防腐水性電気キャビネット 1 コンパートメント 内蔵電源

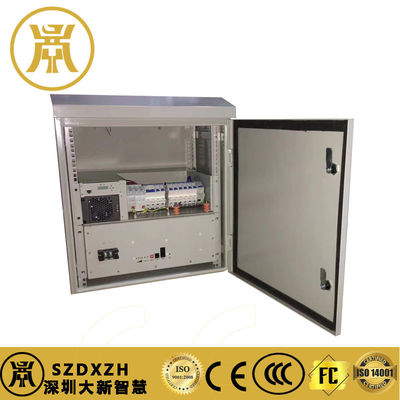

WPS30000-150/150 壁掛け電源システムプラグインフレームの寸法 (高さ*幅*深さ) は700mm*580mm*350mmである.

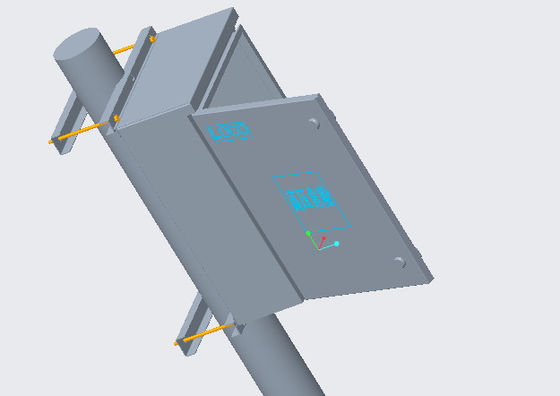

それはAC配送ユニット,モニタリングユニット,直流モジュールユニット,DC配送ユニットで構成され,床,壁,ポール,および他の方法でインストールすることができます. 左と右の空気管,強制散熱のための扇風機を組み込んだモジュールIP55,内蔵温度制御システム. 50AHのフェロー電池または4つの38AHの鉛酸電池の1セットのインストールスペースを提供します.
| ポイント | 構成 | 注記 | |
| AC配送ユニット | 防雷に関する通知 | グレード C:20~40KA | |
| 通信入力 | 63A/2P*2 | ICU ≥6kA,短路断片能力 Ics ≥6kA | |
| インテリジェント 計器 (オプション) | DDS3366P-3タイプ 一相三方向電気エネルギー計 | AC電圧,電流,電気エネルギー,三方向入力スイッチ等を検出できる | |
| 調整装置 | RM4850*3 | ||
| 監視ユニット | SM32 | ||
| DC配送装置 | バッテリースイッチ | 100A/1P*2 | 最小断裂能力 Icu ≥ 20kA 短回路断裂能力 Ics ≥ 15kA |
| 一回電源を切る | 63A/1P*1;32/1P*2;20/1P*2 | ||
| 様々なユーザー設定はオプションです | |||
| 第2回断線 | 20A/1P*1;10A/1P*2; | ICUの制限断裂能力 ≥6 ka,ICSの短路断裂能力 ≥6 ka | |
| 直流雷保護 | グレード C:10~20KA |
構成には雷保護プレートが含まれます. | |
| 150A 壁に設置された電源システム | 温度制御システムを含む 700H * 350D * 580W | ||
DX-P-150A-50AH壁掛けは,最大総容量150Aの通信システムで使用され,壁掛け,床掛け,柱掛け,その他の設置方法に適しています.通信電源を統合しています,AC/DC配送,温度制御,モニタリング,雷の保護,接地システム機能,バッテリー管理が完全バッテリーの低電圧保護機能や負荷消去機能など温度補償,自動電圧調節,電流制限,電池容量計算,オンライン電池テスト,睡眠エネルギー節約などの機能を達成できます.電力システムのネットワーク設計RS232/RS485などの複数の通信インターフェイスとドライコンタクト,柔軟なネットワーク,リモートモニタリング,無人操作を備えています.それは両側ACとDCのための完全な雷保護設計を持っています, 障害防止および故障アラーム機能の包括的な. 電力システムの正面を操作し,維持します. 電力システムは操作,インストール,保守が簡単です.電力網が大きく変動する状況に適していますベースステーション,中小規模取引所,衛星通信,データ通信など
システムインプットは, 63A/2P 断路器を通って整電機モジュールのインプットに送られる.入口端の電撃保護のために,平行AC C レベルの雷保護が使用される.
直流モジュールは並行して動作し,DC出力はバスバーを通じて接続され,2つのバックアップバッテリーパックとDC負荷を供給します.DC負荷はファイズまたは空気スイッチによって制御されます.各負荷に対してオン/オフ制御と過負荷やショートサーキットに対する保護をユーザーに提供する.
通常のシステム条件下では調整モジュールと配送ユニットの様々なパラメータは,監視モジュールによって制御され,その事前に定められたパラメータまたはユーザーコマンドに従って動作する.電源が切断された場合,システムは電池の電源に切り替える.電池が放出されると,電池端の電圧が低下し始めます.電池の電圧が電源オフの電圧ポイントに落ちると電池の電圧が電池保護電圧点まで落ちると,電源の電源を停止するコンタクターを制御します.監視モジュールは,二次電源オフコンタクターの動作を制御します.この時点で,電源システムは動作を停止します. この時点で,電源システムは停止します.外部の電源が回復し,直流モジュールは出力を再開すると監視モジュールは,電源配送システム全体の動作状態を検出し,制御することができます.監視モジュールパネルのキーボードでユーザコマンドを発行することができますシステムの動作状態とパラメータは,モニタリングモジュールLCD画面,ローカルバックエンドPC,リモート中央制御室に表示できます..システムでは,適切なセンサーを設定することで,煙,ドア磁石,水浸し,温度,湿度など様々な環境変数を収集できます.
モニタリング スキーム: 監視 パネルに導かれた北と南の方向の RS485 ポート,乾燥コンタクト,バッテリーセル検出 (オプション) をモニタリング
操作および保守方法: 保守前には,直流モジュールは熱交換可能である.
