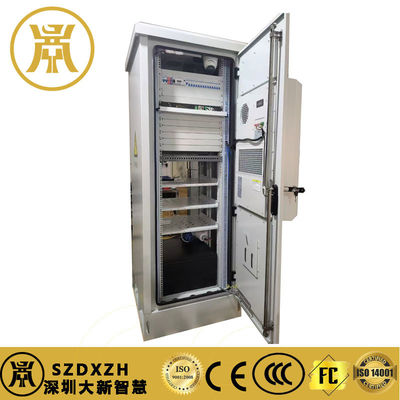

19インチ IP55 42U 電力配送ユニットとバッテリーと屋外通信キャビネット
適用:
電気通信: これらのキャビネットは,通信施設で,ベースステーションやその他の機器に電力を供給するためにしばしば使用されます.PDUは電力の配電を管理します.直流器が交流電力を直流電源に変換している間電気通信機器に通常必要なものです.
再生可能エネルギーシステム: 太陽光発電や風力発電の設備では,パーソナライズされたキャビネットは,発電された電力を管理し,電池またはネットワークに配布するためにPDUと直線器を収容することができます.
遠隔 の 施設: 電力供給が限られているか,信頼性が低い遠隔地では,これらのキャビネットは監視カメラなどの機器の電力需要を安定して効率的に管理する方法を提供します.環境モニタリングシステムリモコンセンサーも
データセンター: 屋外データセンターやエッジコンピューティングのセットアップは,これらのソリューションを使用して,一貫した電源供給とバックアップを保証し,熱散と環境上の課題を管理することができます.
産業用用途: 石油,ガス,鉱山,建設など,屋外で機械を操作する産業では,これらのキャビネットを電力を配給し,敏感な機器を気象から保護するために使用できます.
インフラプロジェクト: 交通管制システムやスマートシティアプリケーションなどのインフラプロジェクトに導入され センサー,ライト,通信機器に連続的な電力を供給できます
軍事用品: カスタマイズされたキャビネットは,軍事環境でも,通信機器とフィールド作戦のコマンドセンターに電力を供給するために使用されます.
| 屋外電信キャビネット製品パラメータリスト | |||
| 番号 | 名称/説明 | 仕様/モデル | パラメータ |
| 1 | 室外統合 電源キャビネット |
900*900*2150 | A. キャビネットの寸法:W×DxH900*900*2150mm 内側の寸法:W×DxH800*800*1800mm B.キャビネット構成:キャビネットボディ+キャビネットドア+ベース+上蓋+ラック+バッテリー層ボード+キャビネットロック C.キャビネットタイプ:1台,1室,フロントドア,床に固定 D. キャビネットの材料:1.5mmの電化シート E. 熱隔熱性能:熱伝導性<0.472W/m2.k) F. 上部機器ラック:19インチラック,22U,3対のサポートバー,1パレット.下部の2つのバッテリーラックは最大2セットの48200AHの鉛酸電池を収容できます. G.キャビネットベース:高さ100mm2厚さ0.0mm H. 入力方法:内側と外側を内側から50*4の直径で I. 盗難防止設計:内蔵ドア,内蔵リンク,点式防盗錠 IP保護レベル:IP65 K.色:RAL7035,プロの屋外粉末塗装 L. "電気の危険性"のラベルを貼ったキャビネットのスクリーンプリント M. 接地銅棒,LEDライト,ドア磁気スイッチ,冷却扇を含む (オプション) |
| 2 | 組み込みスイッチ 電源200A |
ET-PS48200Z-6U | 標準19インチ,組み込みプラグインフレーム 3U高さ;AC入力220V,DC出力48V;装備 330A直流モジュールと1つのモニタリング・マネジメントモジュールで,バッテリー搭載 料金管理 |
AC入力:エアスイッチ DZ47-63/2P C6363A/2P*1 3相のAC C級雷器 20-40KA 通信出力:エアスイッチ DZ47-63/2 C3232A/2P*1 接地端末*1;DCC級雷器20-40KA1P*1; DC出力: 主電源オフ:DZ47-63/1 C6363A/1P*3,次電源オフ:DZ47-63/1 C6363A/1P*3; バッテリーの無負荷スイッチ:DZ47-125/1125A/1P*2. |
|||
| 3 | 配送ユニット (オプション/カスタマイズ可能) |
3U | 19インチ 3U 高さ 組み込みプラグインフレーム AC380V入力,63A/4P×2 ((AC入力,オイルエンジンの入力+機械的なインターロックプレート),三相B級雷器×1,63A/3P×1, 32A/1P×2,16A/1P×2,10A/1P×1,6A/1P×1, 3穴のメンテナンスソケット×1, 地面 列 × 1 列 × 1 は 0 です |
| 4 | リチウム電池/鉛 アシド電池 (オプション) |
3u 100AH | 48V 100AH |
| 5 | FSU | iU | 8 RS485 シリアルポート,8 DI 入力,4 DO ドライコンタクト出力,1 メイン電源状態の検出 入力,1水浸し検出入力,1内蔵振動センサー,1USBインターフェース,1RJ45IP ポート,1 コンソール デバッグポート, ポート 雷と電圧保護. このソフトウェアは,Web管理インターフェイスが付属しており, ウェブブラウザを通して収集し,リアルタイムで収集されたデータを表示する 集中的な監視をサポートします. 過去のデータとアラームもクエリできます. SNMP または B インターフェイスを通じてバックエンド監視システムへのアクセス. |
| 6 | カメラ | 2百万赤外線 半球 |
|
| 7 | UPS | 3KVA | |
| 8 | 通信空気 | 1500W | AC 220V |
ケーブル入口
ケーブル入口はキャビネットの後ろに位置し,上 6 つと下 4 つあり,簡単にアップグレードできます.
防災
キャビネットには耐腐蚀コーティング付きの接地銅棒が含まれています.ワイヤリング接続端末に十分な螺栓があります.
キャビネットの金属部分は相互接続され,接地棒で接続されなければなりません.任意の2つの点間の接続抵抗は0.1Ω未満です.
キャビネット内の他の装置の保護接地が接地棒に接続されるべきです.
