パーソナライズドデザイン ポールマウントキャビネット バッテリーPDUと電源配送
詳細は
ポール・マウント・アウトドア・テレコム・キャビネット 技術パラメータ:
| モデル | DAXIN-7058350 |
| 製品名 |
屋外電信キャビネット |
| 製造者 | シェンゼンダシン |
| キャビネットの寸法 | W700mm*D580mm*H350mm |
| IPレベル | IP54/IP55/IP65 |
| 材料 | 1.5mm 鋼筋 単壁 |
| マウント方法 | ポールマウント |
| キャビネットロック | ローンドロック |
| アクセス | ドアセンサー |
| バッテリー棚 | 2つの棚 |
| 扇風機 | 1扇風機が上にある |
| 色 | RAL7035 |
| 表面仕上げ | 屋外用粉末塗装 |
| 他のアクセサリー | バッテリー |
| UPS | |
| PDU | |
| 扇風機 |
キャビネット環境パラメータ
| 環境パラメータ | 環境使用条件 | 輸送環境条件 | 貯蔵環境 | に準拠する | 注記 | |||
| タイプ | パラメーター | ユニット | 関連基準 | |||||
| 天気 | 外部温度 | 低温 | °C | -40歳 | -40歳 | -25歳 | YD/T1058-2000中 | "-40°C 満載で起動できる" |
| 高温 | °C | 45 | 70 | 55 | 4.1.1と41.2 | "+55~+65°C線形減速率20% | ||
| 温度変化 | °C/分 | / | 1 | / | ETS300019-2-2T2 について3 | |||
| 湿度 | 相対湿度 | % | 5から90 | 90 (±40±2°C) | / | YD/T1058-2000 中41.3 | 短期試験要求: 0~95%,最大値95%,凝縮しない | |
| 空気圧 | 低圧 | Kpa | 86 | 70 | 70 | YD/T1058-2000 中41.4 | モジュールのみに適用されます | |
| 高気圧 | Kpa | 106 | 106 | 106 | ||||
| 高さ | m | ≤4000 | 標高が2000mを超えると 100mの上昇ごとに温度が0.5°C低下します | |||||
電気特性
| 1 入力特性 | |||||
| シリアル番号 | プロジェクト | 技術要求 | ユニット | 注記 | |
| 1.1 | 入力電圧 | 90・300 | バック | 176-300Vac全負荷出力,90-175Vac減負荷出力 | |
| 1.2 | 入力最大電流 | 57 | A について | ||
| 1.3 | 入力名電圧 | 220 | バック | 段階電圧 | |
| 1.4 | 入力電圧の周波数 | 典型的な値は50/60です | Hz | ||
| 1.5 | 入力電力の因数 | ≥0.99 | 完全負荷での動作状態 | ||
| 2 出力特性 | |||||
| シリアル番号 | プロジェクト | 技術要求 | ユニット | 注記 | |
| 2.1 | 定位出力電圧 | -54歳 | Vdc | IN220Vac | |
| 2.2 | 出力電圧範囲 | -42 〜58 | Vdc | 監視によって調節可能 (試験条件:負荷なし) | |
| 2.3 | 定位出力 | 150 | A について | ||
| 2.4 | 定位出力 | 8.7 | KW | ||
| 2.5 | 出力波動とノイズ | ≤200 | mVp-p | 振動器の帯域幅は20MHzで | |
| 10u+104 コンデンサータと並行する探査機 | |||||
| 2.6 | 起動出力遅延 | 3・8 | S | IN 220Vac | |
| 2.7 | 圧力の安定化精度 | ≤±1% | |||
| 2.8 | 騒音指数 | ブロードバンドの混乱 | ≤100 | mV | 3.4~150KHz |
| 音の電圧 | ≤30 | mV | 150~30 MHz | ||
| 携帯電話のバランス重量 | ≤2 | mV | |||
| 騒音電圧 | |||||
| 2.9 | ダイナミクス | 超越幅 | △V:≤5 | %Vo | 25%~50%~25% |
| 答えとして | 回復時間 | △t:≤500 | μS | 50%~75%~50%の負荷変化 | |
| 2.1 | 不平等な電流分布 | ≤5% | モジュール並列 50%~100%の定位出力 | ||
| (機能モジュールは並行して動作できます) | |||||
| 2.11 | 温度係数 | ±002 | %/°C | ||
| 2.12 | 出力効率 | ≥95% | 220Vac/名乗負荷 (典型的な値),高効率モジュール | ||
| ≥92% | 220Vac/名乗負荷 (典型的な値),ユニバーサルモジュール | ||||
| ≥87% | 110VAC/名乗負荷 | ||||

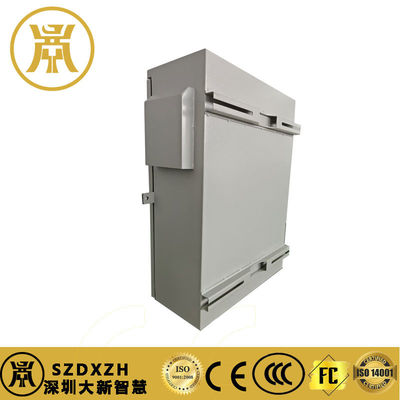

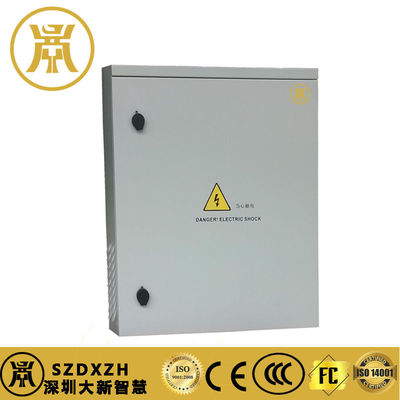

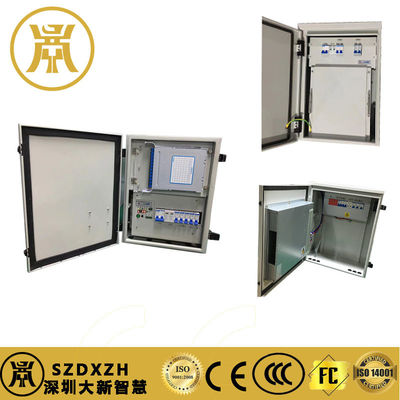

商品の実際の写真について
