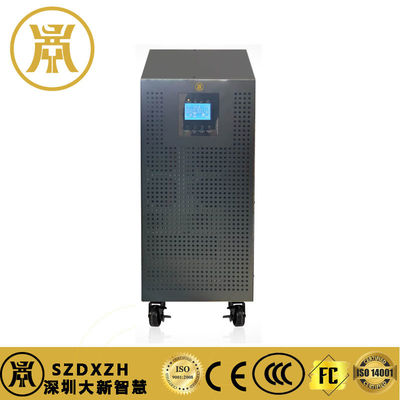

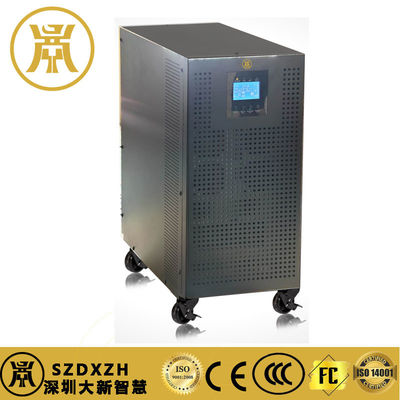

高周波3相UPSシステム,シームレスな電源保護と電圧安定化
連続的な電源保護のための先端のTrue Onlineダブル変換技術
ゼロダウンタイムと電圧安定化
高度 の 信頼性 の 設計
✔ True Online ダブル変換技術により,シームレスな電源転送が可能です.
✔ 発電機対応 (発電機の容量が2倍以上のUPSを要する)
✔ オプション出力隔離トランスフォーマー (工場設置)
✔ 標準的な EPO (緊急電源切断) は,安全で切断できる.
✔ 精密な管理のための高度なMCU + DSPダブルチップ制御
✔ パラレル冗長性サポート (3台まで パラレル対応モデルのみ)
✔ 調整可能なバッテリー配置 (16 〜 20 セクション,フィールド設定可能)
✔ プログラム可能な充電電流 (充電モジュールあたり1A4A,デフォルトは4A)
✔ 2 つのモデル バリアント (PF0.8 / PF0.9) が利用可能
✔ 停電後に自動再起動 (デフォルトで無効).
✔ AC の 復元 に よっ て バッテリー が 枯渇 し た 後 の 自動 復元.
総合的な保護機能
✔ 多層保護: 輸出過負荷/短回路保護,インバーターの過熱停止,バッテリーの低電圧警告,最大限のシステム安定のために過充電防止.
✔ オプションのマニュアルバイパススイッチは,負荷の中断なしに保守を可能にします (電力へのシームレスな移行).
インタフェースとモニタリング
✔ LCD ディスプレイ:リアルタイムで UPS の状態,運用パラメータ,イベント ログ付け
✔ リモート管理: RS232/RS485,SNMP互換性,PCによる詳細なUPS制御のための監視ソフトウェア.
環境 に 適応 する 能力
✔ 完全に密閉されたPCBコンパクトで,三重防腐層 (防塵/防湿/防腐) を備えています.
テクニカルパラメータ
|
モデル |
3H1 5 KL |
|
|
容量 |
15000VA / 12000W |
|
|
インプット |
||
|
電圧範囲 |
190〜520VAC (3相) 50%の負荷 |
|
|
305-478VAC (3相) 100%の負荷 |
||
|
周波数範囲 |
46Hz ~ 54Hz @ 50Hz システム |
|
|
56Hz ~ 64Hz @ 60Hz システム |
||
|
段階 |
3相接接接地 |
|
|
パワーファクター |
負荷が100%で0.99 |
|
|
生産量 |
||
|
段階 |
単相 (電源線 + 中性線 + 接地線) |
|
|
出力電圧 |
208/220/230/240VAC |
|
|
AC電圧範囲 |
± 1% |
|
|
周波数範囲 (同期範囲) |
46Hz ~ 54Hz @ 50Hz システム |
|
|
56Hz ~ 64Hz @ 60Hz システム |
||
|
周波数範囲 (バッテリーモード) |
50 Hz ± 0.1 Hz または 60 Hz ± 0.1 Hz |
|
|
過負荷 |
メインモード |
100%~110%: 10分; 110%~130%: 1分; >130%: 1秒 |
|
オーバーロード バイパスモードへ |
||
|
バッテリーモード |
100%~110%: 30秒; 110%~130%: 10秒; >130%: 1秒 |
|
|
オーバーロード バイパスモードへ |
||
|
電流ピーク比 |
3最低:1 |
|
|
ハーモニック歪み |
2 % @ 100% 線形負荷 5 % @ 100% 非線形負荷 |
|
|
切り替える時間 |
オンライン ← →バッテリー |
0 ms |
|
インバーター← → バイパス |
0 ms |
|
|
インバーター ← → ECO |
< 10 ms |
|
|
出力電力の因数 |
0.8 |
|
|
パラレル容量 |
3台まで並列でサポートします (一般的に販売されているモデルではサポートされません) |
|
|
波形 |
純粋なシナス波 |
|
|
インバーターモード |
IGBT |
|
|
制御方法 |
MCU+DSP |
|
|
効率性 |
||
|
ACモード |
> 89% |
|
|
バッテリーモード |
> 8 8 % |
|
|
耐久性のある機械 (バッテリー電池の数は工場で調整できます) |
モデル |
バッテリー設定によって異なります |
|
番号 |
16 - 20 |
|
|
充電電流 (最大) |
8.0A ± 10% |
|
|
充電電圧 |
273 VDC ± 1% (20 つの電池に基づいて) |
|
|
指示を表示 |
||
|
LCD |
画像を通して負荷サイズ,バッテリー容量,ACモード,バッテリーモード,バイパスモード,故障表示などを視覚的に表示する |
|
|
出力電圧,周波数,バイパス有効,ECO機能,充電電流,放電時間,など,画面表示メニューを通じて調整することができます |
||
|
外見 |
||
|
長い延長機 |
寸法,深さ × 幅 × 高さ (mm) |
592×250×576 |
|
純重量 (kg) |
40 |
|
|
環境条件 |
||
|
動作温度 |
0 ~ 40°C (バッテリーの寿命は,環境で短縮されます > 25°C) |
|
|
動作湿度 |
凝縮物なし <95% |
|
|
操縦高度 |
<1000m |
|
|
騒音 |
60dB @ 1 メートル未満 |
|
|
管理する |
||
|
知的 RS-232 または USB |
Windows® 2000/2003/XP/Vista/2008/7/8,Linux,Unix,およびMACをサポートする |
|
|
オプションSNMP |
SNMP マネージャーとウェブ ブラウザによる電源管理をサポート |
|

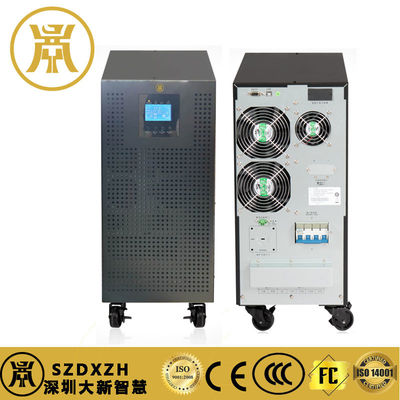

バックビュー:
