工場生産ラインやモーター駆動機器の電源保護をします
2大規模なデータセンター
サーバー,ストレージ装置などに安定した電源を供給します
3石油化学
石油化学産業の重要な機器に備蓄電力を供給する
4電力システム
電源システムの重要なノードで,連続的な電源供給を保証するために使用されます.
5医療機器
大型医療機器 (MRI,CTなど) の電源保護をします.
高信頼性の設計
◆ダブル変換オンライントポロジーの設計により,UPS出力周波数追跡,相鎖,電圧安定化,ノイズフィルタリングが可能になり,電力網の変動の影響を受けません.純粋なシナス波電源UPSの出力は,ユーザー機器のより包括的で完璧な保護を提供します.
◆高度なモジュール式二重CPU制御は,信頼性の高い全体的な動作と高い安定性を持ち,UPSの安全な動作の全体的な効率性を保証します.
◆CPUは電流の充電を制御し,充電器はバッテリーの容量に応じて電流を定期的に充電します.
◆入力ハーモニックフィルターはアメリカとヨーロッパの基準を満たしており,UPSはネットワークフィードバックの汚染を軽減し,同じネットワーク入力を共有する他のデバイスに影響を与えない.
◆先進的な電源因子調整PFC技術を採用し,負荷と電源電圧の変化に関係なく,入力電源因子はほぼ1である.
◆ AC 入力電圧の幅が広く,380VAC±25%,電池電源に頻繁に切り替わることを避け,厳しい電源環境のある地域に適応します.
◆高周波フィルタリング同期回路,同期周波数の高速追跡と電力の徐々に増加する機能を使用し,発電機の必要性を削減します.容量はUPSの2倍しかありません.
◆UPSが電網への調和干渉を最小限にするために,入力と出力に調和フィルタが設定されています.
◆DC スタート 機能は,ユーザの緊急需要を満たすためにメーター電源がない場合,UPSを直接起動できます.
完全なマシン全体の保護能力
◆多機能の保護具があります.
出力過負荷保護,出力短路保護,インバーター過熱保護,電池低電圧警告保護,電池過充電保護システム運用の安定性と信頼性を大きく保証する.
◆手動の保守スイッチを装備し,UPSが故障すると,中断なくバイパス状態に切り替えて,電源源から負荷に電力を供給し続けることができます.メンテナンスの作業を簡単にする便利で迅速です
インターフェース管理機能
◆LCDディスプレイは,UPSの動作状態,パラメータ情報などをリアルタイムで記録し,UPSの管理をユーザーに便利にします.
ネットワーク監視管理
◆RS232/RS485通信インターフェイス,SNMPネットワークアダプター,UPSインテリジェントモニタリングソフトウェアを通じて,コンピュータと通信できます.通信インターフェイスに様々なUPSパラメータが明確に表示されています.
選択可能なスマートバッテリーモニタリングモジュール
◆電池が故障した場合に,過電圧,低電圧,差圧アラーム機能で,単一のセルを検出できます.画面に表示され,管理者は通知されます..
高い環境適応性
◆ 円盤 は 完全に 閉ざさ れ た 場所 に 置か れ,トンネル や 広場 の 厳しい 環境 に より 適した "三 面 の 防水"コーティング を 施す.

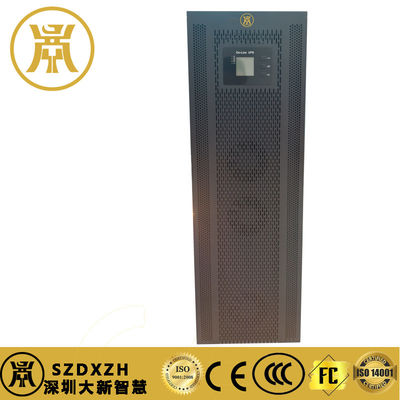

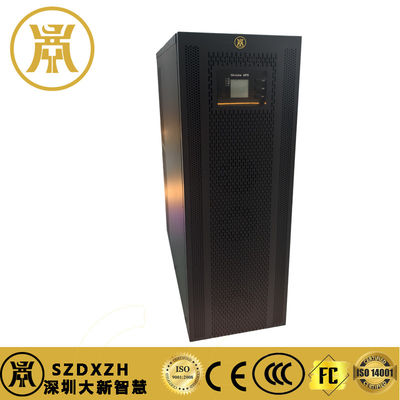

48KW エネルギー効率の良いスマートUPS 33 液晶ディスプレイ技術パラメータ付きのオンラインタイプ
| モデル | EX3C3 60K | |
| 容量 | 60KVA/48KW | |
| 入力する | ||
| 定数電圧 | 3×380VAC/400VAC (3相+N線) | |
| 電圧範囲 | 285VAC~475VAC | |
| 周波数範囲 | 50/60Hz±10% | |
| 生産量 | ||
| 出力電圧 | 3×380VAC/400VAC (3相+N線) | |
| 圧力の安定性 | 安定状態: ±1% | |
| 臨時: ±5% 典型的な (負荷変化100-0-100%) | ||
| 周波数同期範囲 | 50/60Hz 同期 ±1% | |
| メイン電源損失 ±0.1Hz | ||
| 周波数追跡率 | ±1Hz/S | |
| 出力波形 | シナス波 | |
| 総ハーモニック (THDv) |
<2% (線形負荷) <5% (非線形負荷) |
|
| 段階不均衡 |
120±1% (バランス負荷) 120±2% (50%の不均衡負荷) |
|
| 動的に時間調整 | < 60ms 定数値の90%まで回復する | |
| 過負荷能力 | 110%~150%は10分~1分~150%~>160%は1分~200ms~>160%は200ms~ | |
| ピークファクター | 3:1 | |
| 負荷力因子の範囲 | ||
|
不均衡の出力電圧 @100% 負荷が不均衡 |
<1% | |
| 保護または制限 | 極度の過負荷 短路 限界電圧 突起電流 峰電圧 | |
| 全体的な効率性 | オンラインモード | 94% |
| バッテリーモード | 930.5% | |
| バイパス | ||
| タイプ | 静電スイッチ | |
| 電圧 | 3×380VAC/400VAC (3相+N線) | |
| 頻度 | 50/60Hz | |
| 制御方法 | マイクロプロセッサ | |
| インバーター バイパス 切り替え 時間 | 同期モード: 0ms,非同期モード: 10ms | |
| 過負荷能力 | 150%~180% 1h~30s; 180%~>200% 30s~200ms; 200ms は>200% | |
| バイパスに切り替える | 超負荷 160% 即座に切り替える | |
| インバーターに戻る | アラームが消えた後に自動的に切り替える | |
| メンテナンスバイパス | ||
| タイプ | 止まらない | |
| 電圧 | 3×400V (3相+N線) | |
| 頻度 | 50/60Hz | |
| バッテリーと充電 | ||
| バッテリー数 (12V) | 32-40 (調整可能) | |
| 充電方法 | 任意: 常電圧充電/常電流充電 | |
| 充電電流 | デフォルト 10A 最大 40A | |
| バッテリータイプ | 密閉された鉛酸電池 | |
| 構造パラメータ | ||
| 寸法 長さ × 幅 × 高さ (mm) | 790 × 3 6 0 × 10 1 0 | |
| 体重 (kg) | 85 | |
