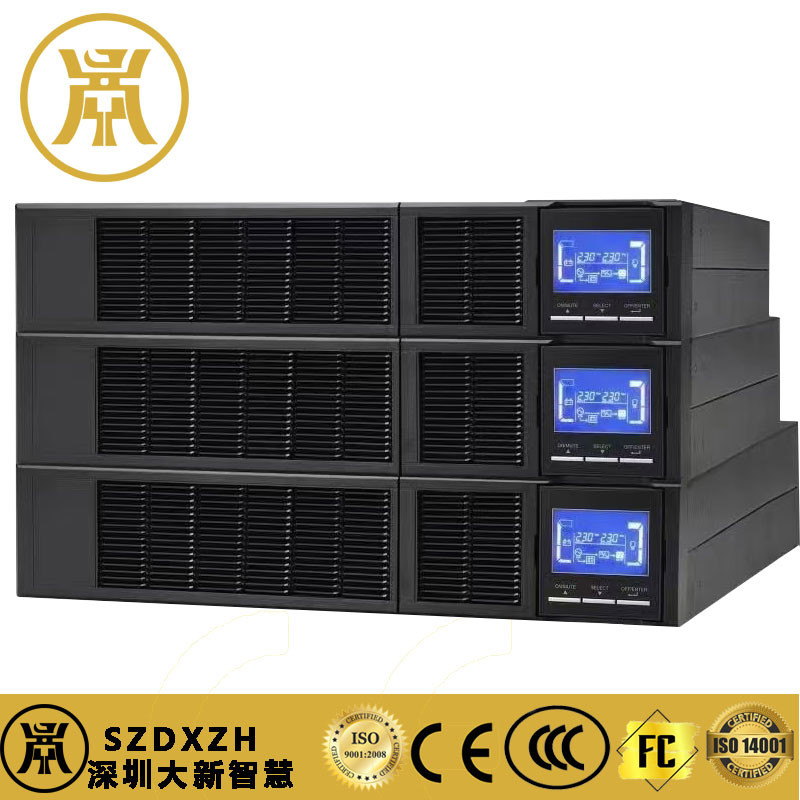

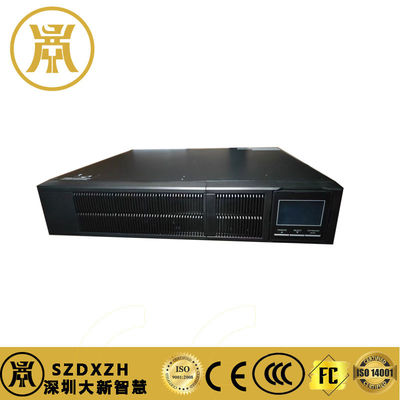

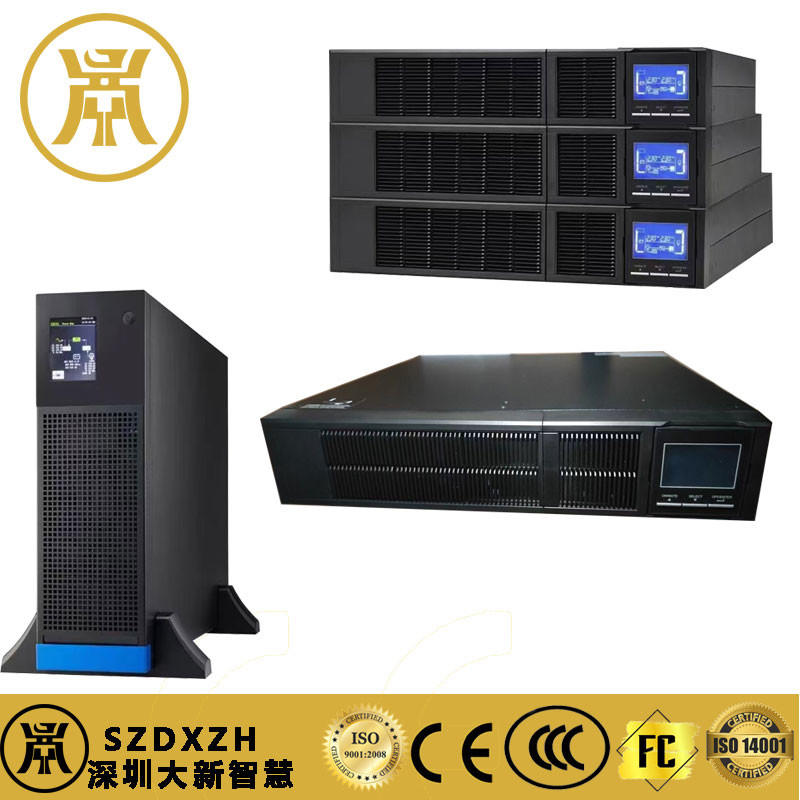

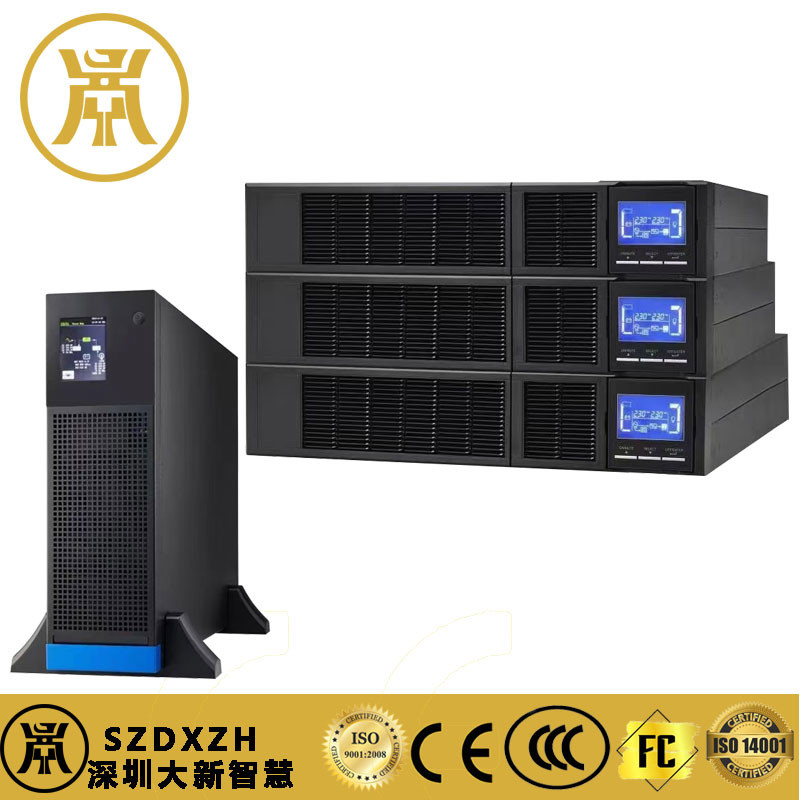

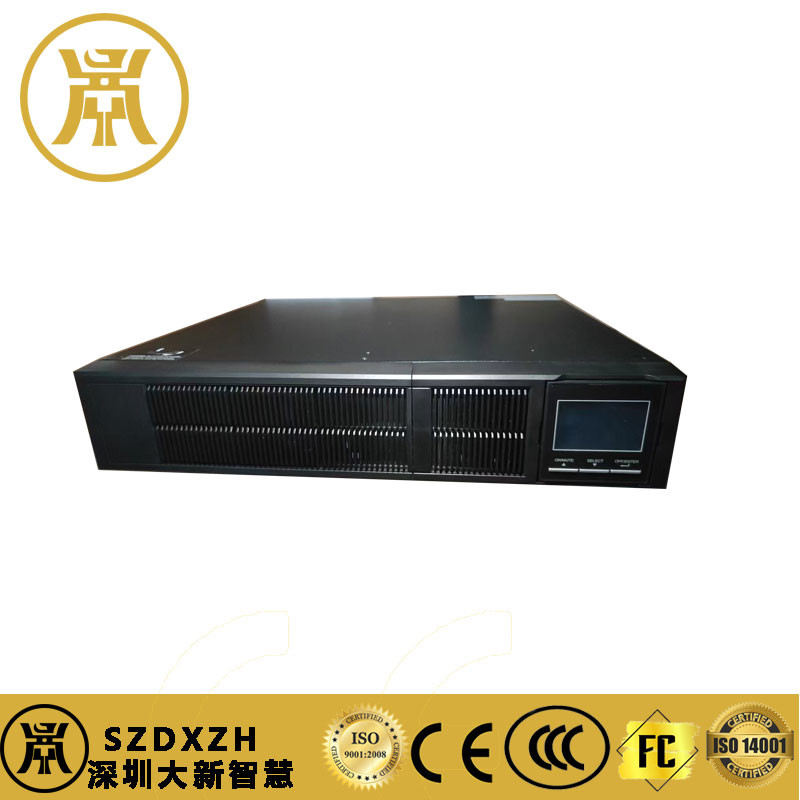

パワー範囲:1K VA
動作モード:単一の入力と単一の出力,二重変換のオンライン操作
適用範囲:政府,金融,通信,教育,輸送,気象,ラジオ,テレビ,産業および商業税金,医療,エネルギーと電気など
特徴:
·オンラインでの真の二重変換
·マイクロプロセッサ制御により高い信頼性が確保される
·入力電源因子の調整
·出力電源因子は0に達する8
·電源入力範囲が広い (110 V 〜 300 V)
·効率的な周波数変換モード
·発電機対応
・オプションの精巧なSNMPカードは,単独またはUSB,RS232で完璧に監視できます.
・ディスプレイによる操作制御が簡単で,UPSの状態を総合的に監視するディスプレイ
·ECOモードはエネルギー節約効果をもたらします
·緊急電源切断 (EPO)
·6K以上のモデルはDSP技術,内蔵保守バイパススイッチを使用します (オプション)
·スマートなバッテリー充電設計によりバッテリーの寿命と性能が延長されます
·内蔵隔離トランスフォーマー (オプション)
テクニカルパラメータ
| モデル | H1K | |
| 段階 | 単相接接地 | |
| 容量 | 1000 VA / 800 W | |
| 入力する | ||
| 電圧範囲 | 110~300VAC 50%の負荷で | |
| 160〜280 VAC 100%の負荷で | ||
| 周波数範囲 | 40Hz ~ 70Hz | |
| パワーファクター | ¥0.99 | |
| 生産量 | ||
| 出力電圧 | 電気回路は,電源が電源を回転させ,電源を回転させ, | |
| 電圧範囲 (バッテリーモード) | ± 1% | |
| 周波数範囲 (同期調整範囲) | 47~53 Hz または 57~63 Hz | |
| 周波数範囲 (バッテリーモード) | 50 Hz ± 0.25 Hz または 60 Hz ± 0.3 Hz | |
| 波長比 | 3:01 | |
| ハーモニック歪み | 3% THD(線形負荷) | |
| THD (非線形負荷) の6%) | ||
| 換算時間 | ACからDC | 0ms |
| バイパスへのインバーター | 4 ms (標準条件下) | |
| 波形 (バッテリーモード) | 純粋なシナス波 | |
| 効率性 | ||
| メインモード | 88% | |
| バッテリーモード | 83% | |
| バッテリー | ||
| 標準機 | バッテリーモデル | 12V / 9AH |
| 量 | 2 | |
| 最大充電電流 | 1.0A (最大) | |
| 長時間作用する機械 | バッテリーモデル | バッテリー設定によって異なります |
| 量 | 3 | |
| 最大充電電流 | 1A/2A/4A/6A (調節可能) | |
| 外見 | ||
| LCDまたはLEDディスプレイ | 負荷サイズ,バッテリー容量,ACモード,バッテリーモード,バイパスモード,故障表示 | |
| サイズ | ||
| 標準機 | 寸法,深さ × 幅 × 高さ (mm) | 282 × 145 × 220 |
| 純重量 (kg) | 9.8 | |
| 耐久性のあるモデル | 寸法,深さ × 幅 × 高さ (mm) | 282 × 145 × 220 |
| 純重量 (kg) | 4.1 | |
| 使用環境 | ||
| 温度と湿度 | 相対湿度20〜90% 温度0〜40°C (冷却なし) | |
| 騒音 | 50dBA @ 1メートル未満 | |
| 制御管理 | ||
| スマート RS-232 / USB | 支持 Windows® 2000/2003/XP/Vista/2008,Windows® 7/8,Linux,Unix,そしてMAC | |
| オプションSNMP | パワー管理はSNMP管理とネットワーク管理をサポート | |
* 1-3KVA UPS を 常電圧 と 常周波モード に 設定 する と,出力 は 80% 減り,UPS の出力 電圧 を 208VAC に 設定 する と,輸出電力は80%減少しますいつ
6/10KVA UPS を常電圧と常周波モードに設定すると,出力電力は60%減少し,UPS の出力電圧を 208VAC に設定すると,輸出電力は90%減少します.
*上記の一般販売モデルでは,冗長な並行操作はサポートされません.
*200/208/220/230/240VACは長時間稼働するマシンにのみ適用されます (200VACは1〜3KVAにのみ適用されます)
| モデル | DX202 | DX302 | DX402 | DX502 | DX602 |
| 定位電源 | 2000W | 3000W | 4000W | 5000W | 6000W |
| 最大出力 (MS) | 4000VA | 9000VA | 12000VA | 15000VA | 18000VA |
| バッテリー入力 | |||||
| 定数電圧 | 12V/24DC | 24V/48VDC | 24V/48VDC | 48VDC | 48VDC |
| 充電電流 | 0-30A | ||||
| 充電電圧 | 13.8VDCは12Vで(*2は24Vで,4は48VDCで8は96Vで | ||||
| バッテリー 高電圧アラーム | 12Vの場合は15VDC (24Vの場合は2) 48VDCの場合は4) 96Vの場合は8 | ||||
| バッテリーの低電圧アラーム | 10.5VDC 12V (※*2) 24V (※*2) 48VDC (※*4) 96V (※*4) | ||||
| バッテリータイプ | リチウム電池/ジェル (カスタマイズ) | ||||
| 通信入力 | |||||
| 電圧 | L N+PE 110V/120V,220V/230V/240V | ||||
| 電圧範囲 | 110Vでは75-135VAC,220Vでは145-265VAC | ||||
| 頻度 | 50/60HZ 適応性 | ||||
| 通信出力 | |||||
| 電圧 | L N+PE 110V/120V,220V/230V/240V (設定可能) | ||||
| 頻度 | 50/60HZ±1% (設定可能) | ||||
| 突発電源 | 4000VA | 9000VA | 12000VA | 15000VA | 18000VA |
| 効率性 | 89% | 90% | 90% | 90% | 90% |
| 変換時間 | ≤8ms | ||||
| 出力波形 | 純粋なシナス波 | ||||
| 保護 | |||||
| ディスプレイ | 強制冷却 | ||||
| 散熱方法 | 超電圧保護,低電圧保護,過負荷保護,電圧上昇保護,高温保護,短回路保護など | ||||
| 表示 | LCD+LED | ||||
| 通信 (オプション) | RS232/RS485/APP/WIFI | ||||
| 動作モード | |||||
| 電力網に優先 | 電力切断時に,国家グリッドの電源の使用を優先し,自動的にインバーター (バッテリー) モードに切り替える | ||||
| 省エネモード | インバーター状態で負荷が検出されない場合,自動的に睡眠モードに切り替える | ||||
| フォトウエアに優先 | 補完電池と電力網による太陽光発電の利用を優先 | ||||
| ソーラー・インプット | |||||
| 最大太陽光発電出力量 | 12V:18-150VDC | 24V:36-150VDC | 48V:60-150VDC | ||
| 最大充電電流 | MPPT 60A | ||||
| 最大太陽電池電源 | 12V:システム:750W | 12V:システム:1500W | 12V:システム:3200W | ||
| 最高のMPPT | 12V:システム:18-50V | 12V:システム:36-80V | 12V:システム:72-110V | ||
| 最大稼働電圧 | 12V:155VDCについて | 24V:155VDCについて | 48V:155VDC について | ||
| オープン回路 | |||||
| 圧力の環境 | 0%~95% 凝縮物がない | ||||
| 相対湿度 | 〜10°C~40°C | ||||
| 作業温度 | 〜15°C~60°C | ||||
| 保存温度 | |||||
| パッケージのサイズ (D*W*H) mm | 630*450*290 | ||||
| 体重 (kg) | 20kg | 23kg | 28kg | 32kg | 35kg |
