拡張可能なモジュール型オンラインUPS 5.7インチLCD 30k容量,バックアップ電源 データセンターに最適
製品紹介

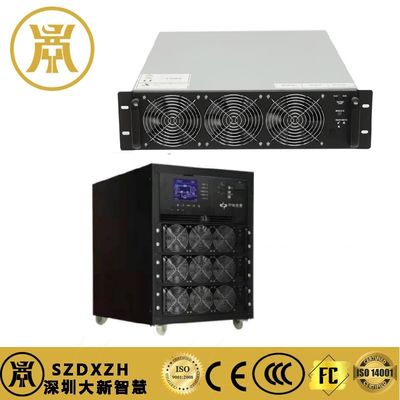

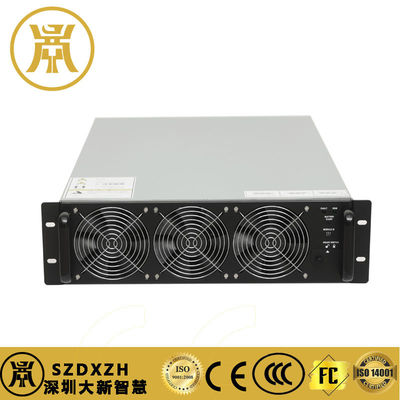

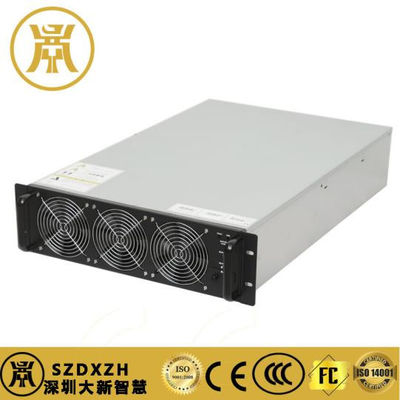

このモジュール式UPSは,三相,四相オンライン,二重変換,インバーター型無中断電源です.それはSTSモジュール,パワーモジュール,電池モジュール,容易な保守と交換のためにパワーモジュールは,モジュール式とホットスワップ設計を特徴とし,さまざまなユーザー要件を満たす費用対効果の高い電力ソリューションを提供します.ユーザは,最初の必要に応じて電源モジュールの数を調整し,システムの動作を中断することなく,電源需要が増加するにつれて簡単に追加の電源モジュールを追加することができます..
製品パラメータ
|
モデル |
RM33-60KVA |
RM33-90KVA |
RM33-120KVA |
RM33-180KVA |
RM33-200KVA |
RM33-210KVA |
RM33〜300KVA |
RM33-400KVA |
RM33-500KVA |
RM33-600KVA |
|
段階 |
3回入って3回出た |
|||||||||
|
キャビネット容量 |
60KW |
90KW |
120KW または 80K |
180KW または 120K |
200KW |
210KW |
300KW |
400KW/420KW |
500KW |
600KW |
|
バッテリーモード |
外部電池パック |
|||||||||
|
単一モジュール容量 |
20K |
30K |
20K/30K |
20K/30K |
20K |
30K |
30K |
50KVA/60KVA ((50KW/60KW) |
||
|
設置可能なモジュール数 |
3 |
3 |
4 |
6 |
10 |
7+1 |
10 |
7+1 |
10 |
10 |
|
INPUT |
||||||||||
|
定数電圧 |
3*380VAC/400VAC/415VAC ((3PH+N) |
|||||||||
|
電圧範囲 |
100%の負荷305~478VAC <70% |
|||||||||
|
定数範囲 |
50/60Hz (自動選択)) |
|||||||||
|
周波数範囲 |
40Hz~70Hz |
|||||||||
|
入力電力の因数 |
100%の負荷>099:50%の負荷"> 0 でした98. |
|||||||||
|
電流の調和歪み (THDI) |
<3% @100% 負荷 |
|||||||||
|
出力 |
||||||||||
|
定数電圧 |
3*380VAC/400VAC/415VAC ((3PH+N) |
|||||||||
|
電圧安定性 (安定状態) |
≤±1%典型的な値 (バランス負荷)≤±2%典型的な値 (不均衡負荷) |
|||||||||
|
圧力の安定性 (一時性) |
≤±5% 典型的な値 |
|||||||||
|
定数周波数 |
50/60Hz |
|||||||||
|
周波数範囲 (同期調整範囲) |
46~54Hz または 56~64Hz |
|||||||||
|
超負荷能力 |
110% 60分数120% 10分かってる150% 60秒>150% 200毫秒 |
|||||||||
|
ハーモニック歪み |
≤1.5%TDH(線性負荷) ≤4%TDH (((非線性負荷) |
|||||||||
|
効率性 |
最高可達940.5% |
|||||||||
|
バッテリー/充電 |
||||||||||
|
定数電圧 |
±216v ((12v*36) |
|||||||||
|
最大電圧 |
±240v ((12v*40) |
|||||||||
|
最低電圧 |
±192v ((12v*32) |
|||||||||
|
フローティング充電電圧 |
2.25V/セル |
|||||||||
|
最大充電電圧 |
2.25V/セル |
|||||||||
|
温度補償 |
はい |
|||||||||
|
最大充電電流 |
30kWモジュールでは8A,20kWモジュールでは6A |
6A |
8A |
8A |
18A (調整可能) |
|||||
|
身体的パフォーマンス |
||||||||||
|
|
1100*514*763 |
1100*600*1475 |
1100*600*2010 年 |
1065*600*2000 |
1065*1000*2000 |
|||||
|
キャビネットの純重量 (kg) |
182 |
183.5 |
335 |
437.5 |
625 |
549 |
620 |
331 |
419 |
516 |
|
環境の使用 |
||||||||||
|
温度と湿度 |
相対湿度20~90%と0~40°C(凝縮しない) |
|||||||||
|
IP 保護レベル |
IP20 |
|||||||||
|
制御管理 |
||||||||||
|
諜報 RS-232/USB |
サポートWindows2000/2003/XP/Vista/2008,Windows7/8,Linux,MAC |
|||||||||
|
オプションSNMP |
パワー管理はSNMP管理とネットワーク管理をサポート |
|||||||||
|
安全規制 |
||||||||||
|
安全規制 |
IEC/EN 60950-1; IEC/EN 62040-1 について |
|||||||||
|
電気磁気仕様 |
IEC/EN 62040-2 カテゴリーC3 |
|||||||||
製品 の 利点
モジュール式設計:電源モジュール,STSモジュール,バッテリーモジュールに適用され,容易な拡張を可能にします.システム操作を妨害することなく,単に追加の電源モジュールを追加することができます.システムの柔軟性を向上させる.
高い安定性とセキュリティ: N + 1 または N + R の並行冗長アプリケーション設計により,システムの安定性とセキュリティが大幅に向上します.スタンバイなどの複数のモードで動作することができますオンライン,電池,バイパス,ECO,電源オフ,メンテナンスバイパス (マニュアルバイパス),様々な条件下で連続的な電源供給を保証します.
費用対効果: パワーモジュールのモジュール式・ホットスワップ式設計により,費用対効果のある電力ソリューションが提供され,電力システムの全体的なコストが削減されます.
簡単に保守: 各モジュールの設計により,迅速な修理と交換が可能で,販売後の保守コストを効果的に削減できます.
高性能ディスプレイ:5.7インチ LCDグラフィックデザイン (10インチタッチLCD画面オプション) は,様々な情報の直感的で明確な表示を提供します.ユーザの操作と監視を容易にする.
製品アプリケーション
このモジュール型UPSは,データセンター,通信ベースステーション,産業制御システム,商業建物を含む幅広い用途に適しています.サーバーに安定した電力を供給できます電力切断や不安定な電源供給状況下で正常な動作を確保する.
製品の特徴
複数の操作モード: スタンバイ,オンライン,バッテリー,バイパス,ECO,電源オフ,保守バイパス (マニュアルバイパス) のモードで動作し,異なる電源供給シナリオに適応できます.
調整可能な充電電流:各モジュールの充電電流は最大8A/6Aの充電電流で調整できます.異なる電池の充電要件をより良く満たすことができる.
高品質の出力:出力電源因子は1 (KVA=KW) で,電圧安定性が優れ,調和歪みは低い.安定状態の電圧安定性は,均衡負荷では ≤±1%,不均衡負荷では ≤±2%である.線形負荷では ≤1.5%THD,非線形負荷では ≤4%THDで,電気機器に高品質の電力を供給する.
