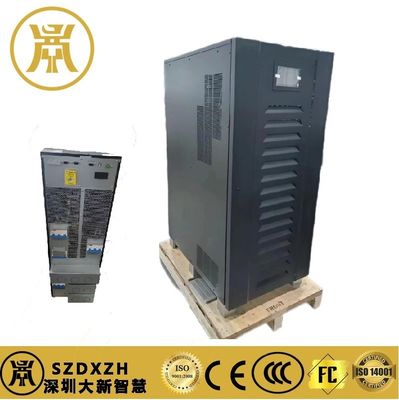

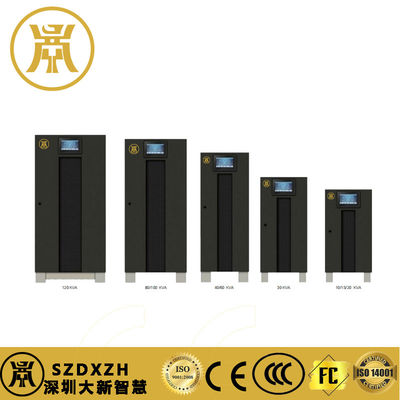

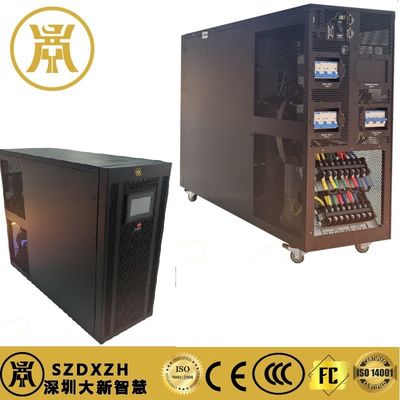

3相純シナス波・ダブル変換オンラインUPSシリーズ,タイリスターベースの静的バイパス
製品紹介
このUPSシステムは,二重変換オンライントポロジーを通じて純粋なシナス波出力を提供し,電圧安定化,周波数調節された電源でグリッド障害のない重要な負荷を提供します.電力網の故障時にバッテリーエネルギーを無事に逆転させ 断続的な出力を維持します
高周波の二重変換設計と出力隔離トランスフォーマーと高度な完全デジタル制御技術により,安定した清潔で信頼性の高い電力を保証します.ユーザーフレンドリーなインターフェースは,カスタマイズ可能な設定とリアルタイムモニタリングをサポートします統合通信オプションには,MODBUS,RS232および柔軟な接続のための拡張可能なスマートスロットが含まれています.
システムアーキテクチャは以下を統合する.
わかった
このUPSは精度と耐性のために設計され 産業やデータセンターや通信環境において 任務に不可欠な電源の連続性を保証します
技術パラメータ:
| インプット | |
| 定位電圧 | 3x380VAC/400VAC/415VAC (3相+N線) |
| 電圧範囲 | 285VAC - 475VAC |
| 周波数範囲 | 50/60Hz ± 10% |
| 生産量 | |
| 出力電圧 | 3x380VAC/400VAC/415VAC (3相+N線) |
| 圧力の安定性 | 静止状態: ±1% 典型的な値; 臨時状態: ±5% 典型的な値 (負荷変化 100 - 0 - 100%) |
| 周波数同期範囲 | 50/60Hz同期,電源が切れた場合 ±1% ±0.1Hz |
| 周波数追跡率 | ±1Hz/s |
| 出力波形 | シヌス波 |
| 全和音歪み (THDv) | <2% (線形負荷), <5% (非線形負荷) |
| 段階不均衡 | 120±1% (均衡負荷),120±2% (50%の不均衡負荷) |
| 超負荷容量 | 110%~150%は10分~1分~150%~160%は1分~200分~>160%は200分~ |
| ピークファクター | 3:01 |
| 保護 か 制限 | 極度の過負荷/短回路 効果電圧制限 突入電流 ピーク電圧制限 |
| 矯正器の効率性 | オンラインモード: 89%, 90%, 91%, 92% |
| バッテリーモード: 90%, 91%, 92%, 93% | |
| バイパス | |
| タイプ | 静電スイッチ |
| 電圧/周波数 | 3x380VAC/400VAC (3相 + N線) /50/60Hz |
| インバーター バイパス 切り替え 時間 | 同期モード: 0ms,非同期モード: 10ms |
| 超負荷容量 | 1h - 30s で 150% - 180% 30s で 180% - 200% 200ms で > 200% 200ms で |
| バイパスに切り替える | 超負荷 160% 即座に切り替える |
| インバーターに戻る | アラームが解除された後,自動切り替え |
| メンテナンスバイパス | |
| タイプ/電圧/周波数 | 連続 (密閉鉛 - 酸電池) / 3x360 - 400 - 420V (3 - 段階 + N - ライン) / 50/60Hz |
| バッテリーと充電 | |
| バッテリー電池数 (12V) | 29/30/31/32 (調整可能) |
| 充電方法 | 任意: 常電圧充電/常電流充電 |
| 充電電流 | デフォルト 10A,最大:容量/電池電圧 |
|
デフォルト 10A 最大 40A |
