2KW 5Gベースステーション電源 屋外ポールまたは壁に設置できる直す器 電源モジュール 電源
テクニカル仕様
1設備の主要な技術指標
1.1 環境条件
動作温度:-40°C~55°C ,
保存温度:-40°C~65°C
作業相対湿度:≤90% ((40±2°Cで)
貯蔵相対湿度:≤95% (40±2°C)
1.2 振動
シヌス波振動に耐えるため,周波数は (10~55) Hz,振幅は0.35mmである.
1.3 地震強化
システムの地震強化は,通信電力機器の地震性能試験に関するYD 5096-2016コードの要件を満たしています.
1.4 外見,構造
1.4.1 形状

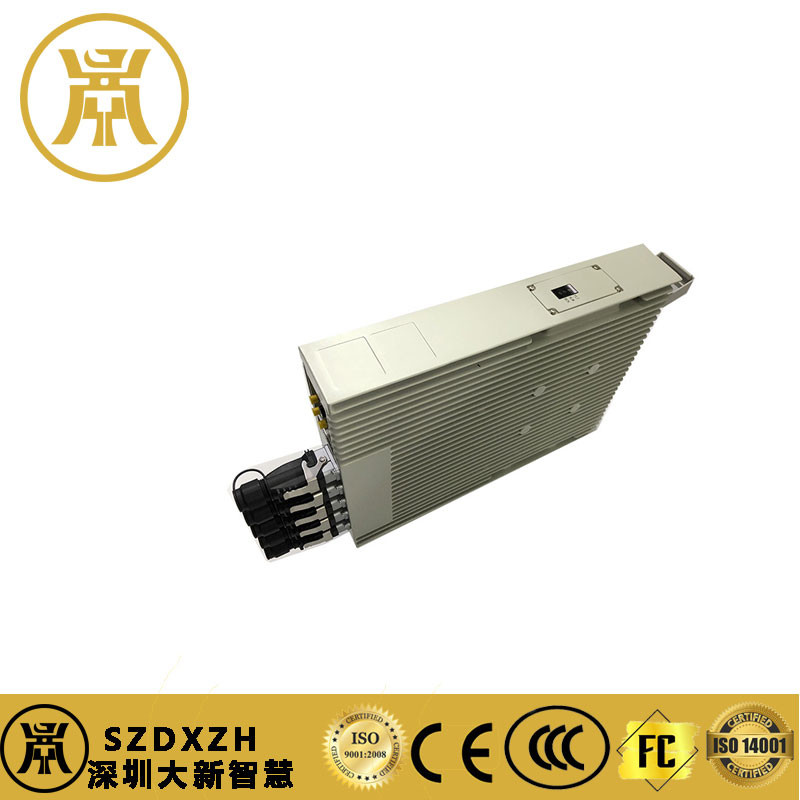

サイズ: 300mm (W) * 400mm (D) * 68mm (H)
1.4.2 入力・出力インターフェース

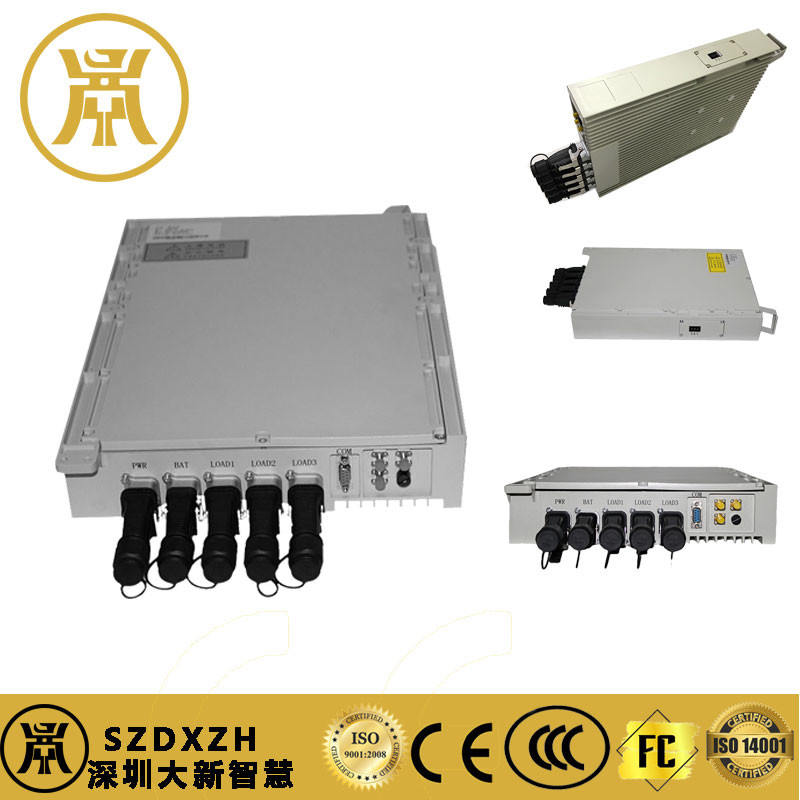

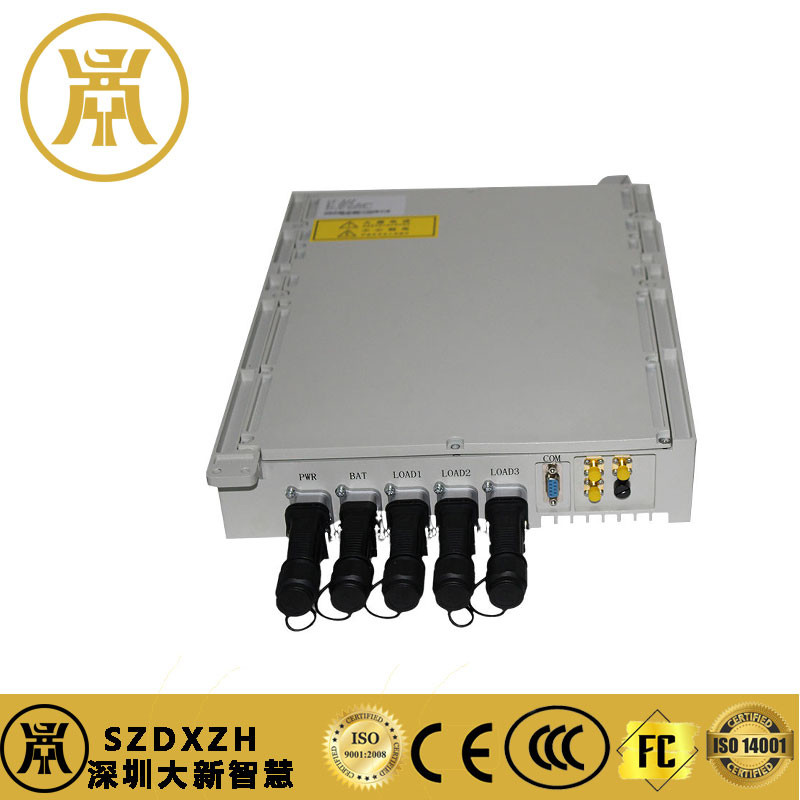

左から右:AC入力,バッテリーコネクタ,DC負荷3,DC負荷2,DC負荷1,通信ポート,アンテナコネクタと換気バルブ
1.4.3 指示灯の図面図
左から右へ:緑 (走行灯),黄色 (警告灯),赤 (故障灯)
1.4.4 設置方法の図面図
デリックとフラット装置の設置 80mm * 80mm
フラグは80mm*80mm
1.4.5 製品の外観の全体的な影響
1.5 電源の技術要件
5.1 電動性能
5.1.1 入力電圧範囲
AC 220V,名電圧 220V,入力電圧範囲: 176V~264V
AC入力が100Vac~175Vacであれば,出力が1000Wになる
定数値DC 240V/336V,定数電圧378V,入力電圧範囲:260~400V (192V~280V)
DC入力は140Vdc~240Vdcで,出力は1000W
5.1.2 AC入力電力の要件
1) 定数周波数
定番周波数は50Hzです
2) AC周波数変動範囲
入力周波数の変動範囲は50Hz ± 2.5Hzである.
5.1.3 入力電力の因数
異なる負荷因子におけるシステムの入力電源因子は,表1の要件を満たす.
入力電源因子表 表 1
異なる負荷での入力電力の因数 要求
100% の負荷因子で, > 099
50% の負荷因子で, > 098
20%の負荷因子で, > 094
5.1.4 入力電圧の波形歪みの速さ
入力電圧の波形歪み率は5%を超えない.
5.1.5 入力電流の総調和歪み
異なる負荷因子でシステムの入力電流ハーモニックは,表2の要件を満たす.
入力電流総調和歪み表 表 2
異なる負荷で入力電流の総調和歪み 要求
100% 負荷因子 ≤ 5% で
50% の負荷因子 ≤8% で
20% の負荷因子 ≤10% で
5.1.6 負荷なしの入力損失
設備の負荷損失は,定位電力の1% (20W) 以下のものとする.
5.1.7 出力電圧設定範囲の値
定数値は-48V,出力電圧範囲は43V-57V,電圧安定化の精度は±0.5%である.
5.1.8 効率性
出力名値-48V効率は,表3の要件を満たす.
定数出力値 - 48V 効率表 3
負荷因子 効率性
100% の負荷 ≥95.5%
50% の負荷 ≥96%
20% の負荷 ≥93.5%
